USB Type-C Cables

Introduction

Newnex designs and manufactures various configurations of USB Type-C cables, including USB 3.1 C to C full feature cables that support up to USB SuperSpeed 10 Gbps data transfer, 5A/20V maximum power delivery and with alternate mode, which allows for protocols other than USB to be transferred over a Type C cable connection, such as DisplayPort, HDMI, MHL or Thunderbolt over the Type-C interface.

In addition to the regular straight connector cables, Newnex also offers angled connectors, USB-IF standard screw locking connectors, as well as flat cables, thin cables, flexible cables, extension cables and etc.

Newnex obtained the USB Implementers Forum (USB-IF) certified TID for USB Type-C cable assemblies.

usb type-c cable

Features

  • SuperSpeed 10Gbps and 5Gbps Support
  • Backward compatible with USB 2.0/1.1
  • Display Alt mode supported up to DisplayPort 1.4
  • Coaxial differential pairs for superior signal integrity
  • Light weight and thin, 4.8mm Outer Diameter
  • 5 million+ Chain Flex Cycles at 7.5 x OD Dynamic Bending Radius
  • 360° EMI cable shielding
  • Right Angle, Side Angle Connector, Standard Dual and Single Screw Locking connector available
#

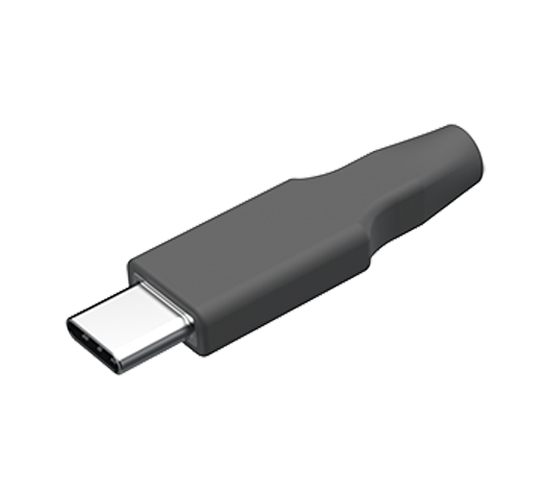

Straight Connector Cables

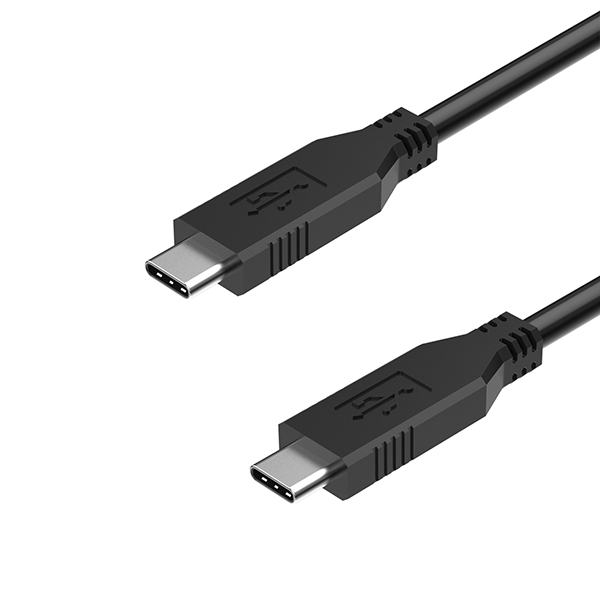

USB 3.1 C to C (4.8mm OD)

C Male Straight to C Male Straight

U4S5C01C01E010
1 m (3.3 ft)
USB 3.1 10Gbps
DP 1.4
20V/5A
U4S5C01C01-010
1 m (3.3 ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C01C01-020
2 m (6.7 ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C01C01-030
3 m (9.8 ft)
USB 3.1 5Gbps
DP 1.4
20V/1.5A

USB 3.1 C to C (6.3mm OD)

C Male Straight to C Male Straight

U4SLC01C01E020
2 m (6.7 ft)
USB 3.1 10Gbps
DP 1.4
20V/5A
U4SLC01C01E030
3 m (9.8 ft)
USB 3.1 10Gbps
DP 1.4
20V/5 A
U4SLC01C01-050
5 m (16.4 ft)
USB 3.1 5Gbps
DP 1.2
20V/3A

USB 3.1 C to C Female

C Male Straight to C Female Straight

U4S5C03C01-010
1 m (3.3 ft)
USB 3.1 10Gbps
DP 1.4
20V/5A
U4S5C03C01-020
2 m (6.7 ft)
USB 3.1 5Gbps
DP 1.4
20V/5A

USB 3.1 C to C Female

C Female Panel Mount to C Male Connector

U4S5C01C08-010
1 m (3.3 ft)
USB 3.1 10Gbps
DP 1.4
20V/5A

Right Angle Cables

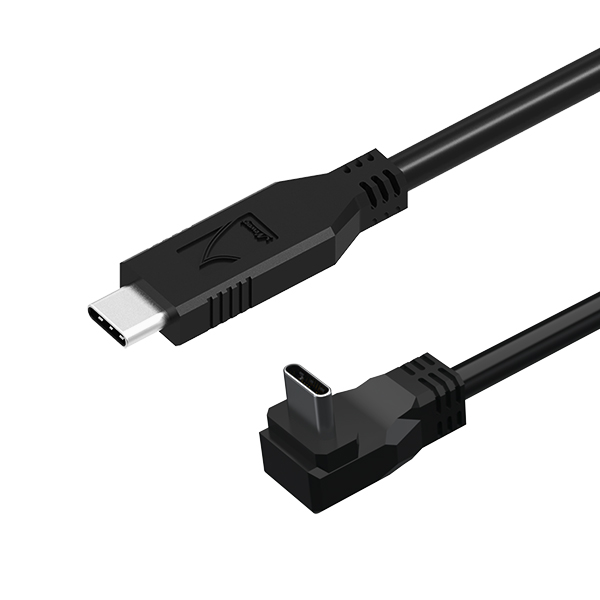

USB 3.1 C to Right Angle C

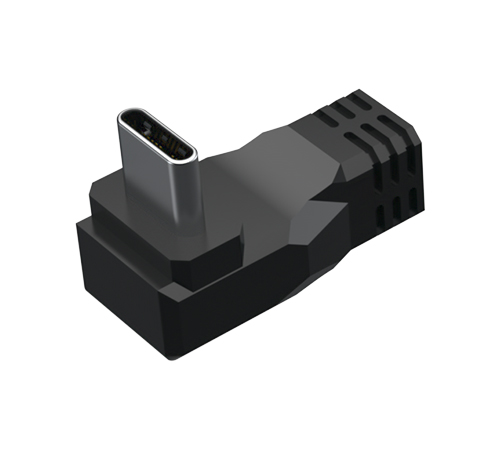

C Male Straight to C Male Up/Down Angle

U4S5C01CD6-010
1 m (3.3 ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C01CD6-020
2 m (6.7 ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C01CD6-030
3 m (9.9 ft)
USB 3.1 5Gbps
DP 1.4
20V/1.5A

USB 3.1 Right Angle C to Right Angle C

C Male Up/Down Angle to C Male Up/Down Angle

U4S5CD6CD6-010
1 m (3.3 ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A
U4S5CD6CD6-020
2 m (6.7 ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A

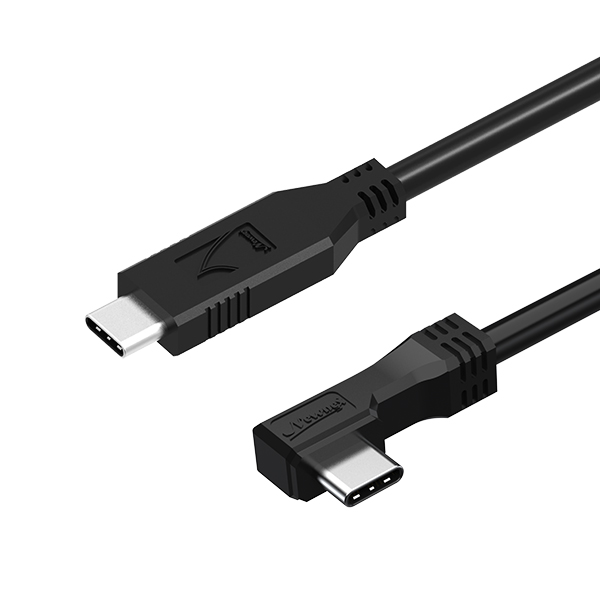

USB 3.1 C to Side Angle C

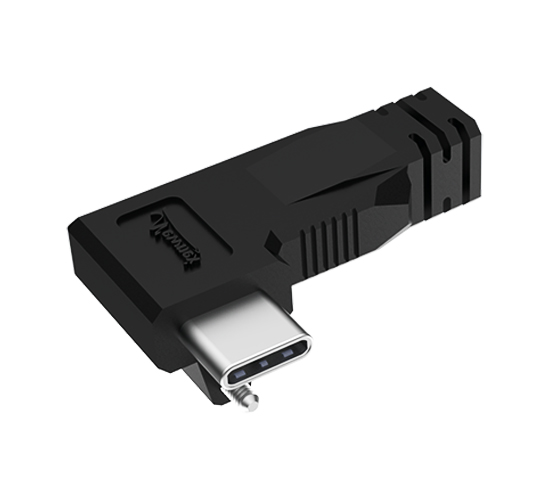

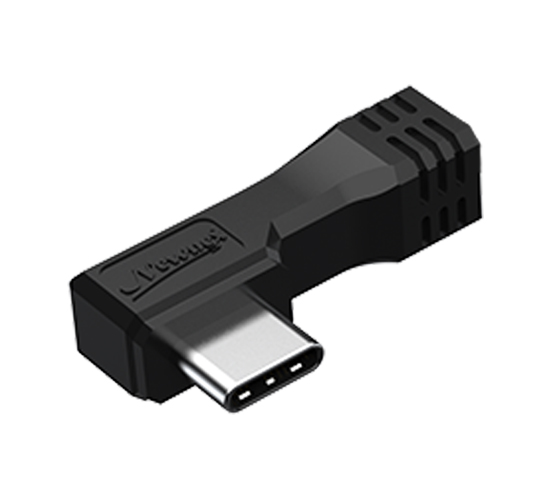

C Male Straight to C Male Left/Right Angle

U4S5C01CR5-010
1 m (3.3 ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C01CR5-020
2 m (6.7 ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A

USB 3.1 Side Angle C to Side Angle C

C Male Left/Right Angle to C Male Left/Right Angle

U4S5CR5CR5-010
1 m (3.3 ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5CR5CR5-020
2 m (6.7 ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A

Locking Connector Cables

USB 3.1 C to C both with Single Screw Locking

C Male Single Thumbscrew Locking to C Male Single Thumbscrew Locking

U4S5C04C04-010
1 m (3.3ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C04C04-020
2 m (6.7ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A

USB 3.1 C to C Single Screw Locking

C Male Straight to C Male Single Thumbscrew Locking

U4S5C01C04-010
1 m (3.3ft)
USB 3.1 10 Gbps
DP 1.4
20v/3A
U4S5C01C04-020
2 m (6.7ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A

USB 3.1 C to C, both with Dual Screw Locking

C Male Dual Thumbscrew Locking to C Male Dual Thumbscrew Locking

U4S5C02C02-010
1 m (3.3ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C02C02-020
2 m (6.7ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A

USB 3.1 C to C Dual Screw Locking

C Male Straight to C Male Dual Thumbscrew Locking

U4S5C01C02-010
1 m (3.3ft)
USB 3.1 10Gbps
DP 1.4
20V/3A
U4S5C01C02-020
2 m (6.7ft)
USB 3.1 10 Gbps
DP 1.4
20V/3A
